蝕刻加工的連接點怎么設計

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-09-19 14:53:01【大中小】

鑫海森作為一家蝕刻加工廠家，之前我們介紹了蝕刻加工中連接點的作用，現在我們來說說蝕刻加工的連接點怎么設計？不同零件不同功能連接點的設計要先考慮零件的作用。

蝕刻加工連接點可以分為外凸和內凹兩種，一般依照產品的功能來設計，主要分為兩大類：外觀件和功能件，一般外觀件連接點的大小和產品所用的村質厚度有關，材質越厚，連接點將會越大，薄材：0.1~0.3m厚的材料，連接點大小約為0.5mm，連接點的位置盡量放在產品的平行直邊上。連接點的設計有凸出式和缺口式兩種。一般功能性產品設計內凹式，外觀產品用凸出式，去掉連接點。

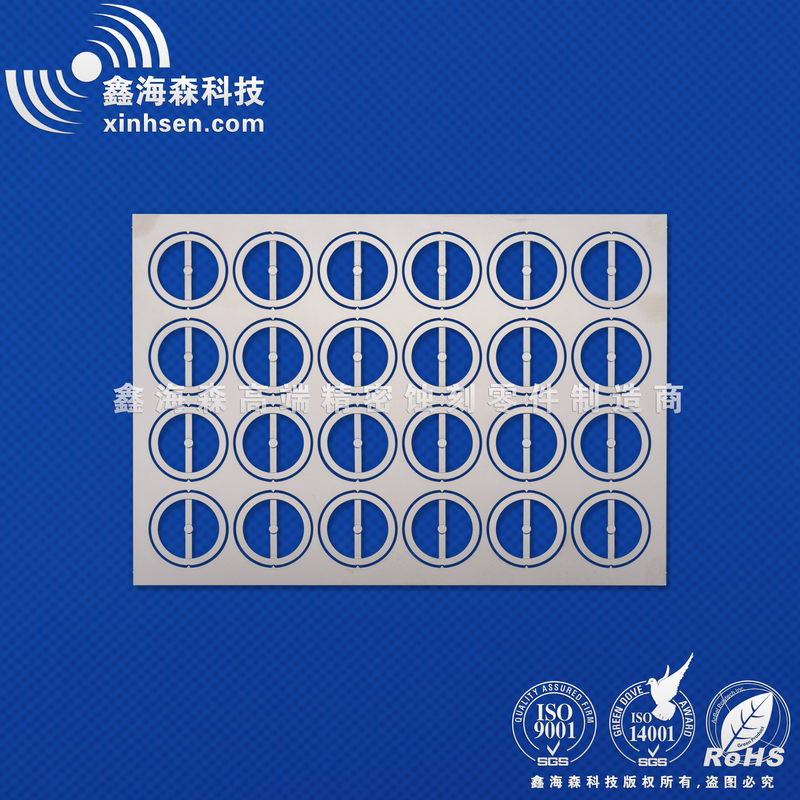

蝕刻加工連接點示意圖

當然有些產品因?yàn)楣δ艿膯栴}，不能有連接點，這個也沒問題，鑫海森對于無連接點蝕刻加工也擁有豐富的經驗，加工過不同設計圖形的無連接點產品，特別是一些電子產品上的補強鋼片，墊圈，墊片都是用無連接點蝕刻加工的工藝，需要背膠。這些鑫海森都可以做到。

無連接點蝕刻加工產品圖
